Propulsion Control System추진제어시스템
추진제어시스템은 전차선에서 공급 받은 교류 또는 직류 전원을 견인전동기 구동에 알맞은 전원으로 변환하여 공급하는 전력변환장치와 관련주변장치로 구성되어
전압 및 주파수 제어를 통해 전동차의 속도제어를 수행하는 전동차의 핵심장치입니다.

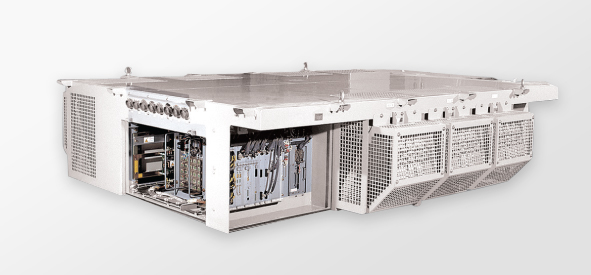

전력변환장치 (IGBT Type) Converter / Inverter (IGBT Type)
| 적용차량 | 교류, 직류 겸용 전동차 |
|---|---|
| 주회로소자 | IGBT 3300V 1200A |
| 입력전압 | AC 840V × 2 / DC 1500V |
| 제어용량 | 교류 모터 200kW × 4대 |
| 냉각방식 | 자연 냉각 |

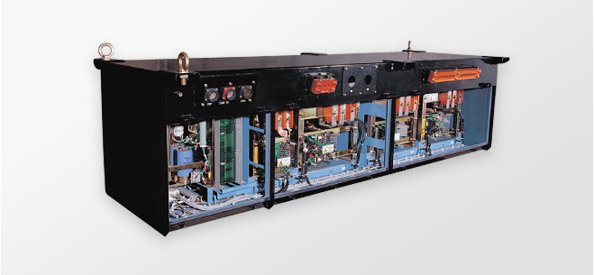

VVVF 인버터 (IGBT Type) VVVF Inverter (IGBT Type)
| 적용차량 | 직류 전동차 |
|---|---|
| 주회로소자 | IGBT 3300V 1200A |
| 입력전압 | DC 1500V |
| 제어용량 | 교류 모터 210kW × 4대 |
| 냉각방식 | 자연 냉각 |
Auxiliary Power Supply System보조전원시스템
보조전원공급시스템은 전차선으로부터 전원을 공급받아 차내 냉난방기 및 조명, 승객안내표시기 등 서비스기기에 알맞은 전원을 공급하는
보조전원장치인 정지형 인버터 (Static Inverter)와 배전반 (Distribution Board)로 구성되어 있습니다.

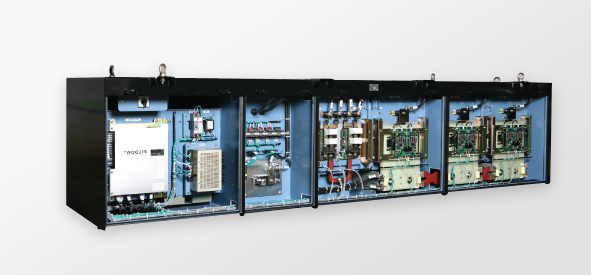

정지형 인버터 (IGBT Type) Static Inverter (IGBT Type)
| 적용차량 | 교류, 직류 겸용 전동차 |
|---|---|
| 주회로소자 | IGBT 1700V 800A |
| 입력전압 | DC 1500V |
| 제어용량 | 190kVA |
| 냉각방식 | 자연 냉각 |

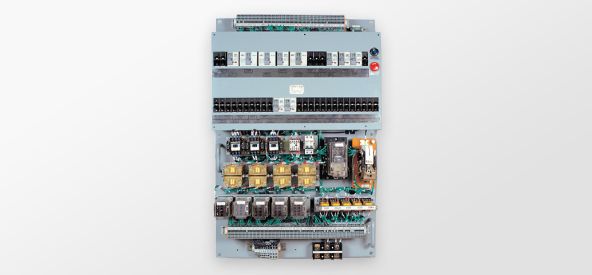

배전반 Distribution Board
| 적용 | 전동차 보조전원 구성품 |
|---|---|
| 기능 | 전동차의 제어용 전원과 보조전원 배전 |
| 구성 | 계전기, 접촉기, 배선용차단기, 터미널보드 등 |

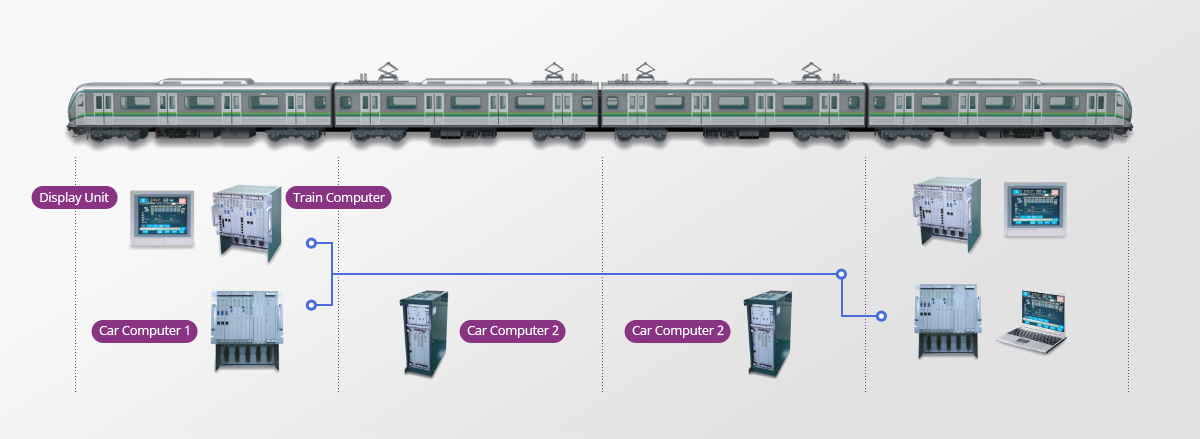

Train Control and Monitoring System열차종합제어시스템
열차종합제어시스템은 차량운행에 필요한 모든 정보를 실시간으로 감시하고 차량의 모든 제어장치에 대한 자동지령을 통하여
무인운전이 가능하도록 하는 기능을 가지며 운행 및 검사기록을 이용해 검수지원 등을 할 수 있는 종합제어 시스템입니다.
Test Equipment for On-board Equipment시험기

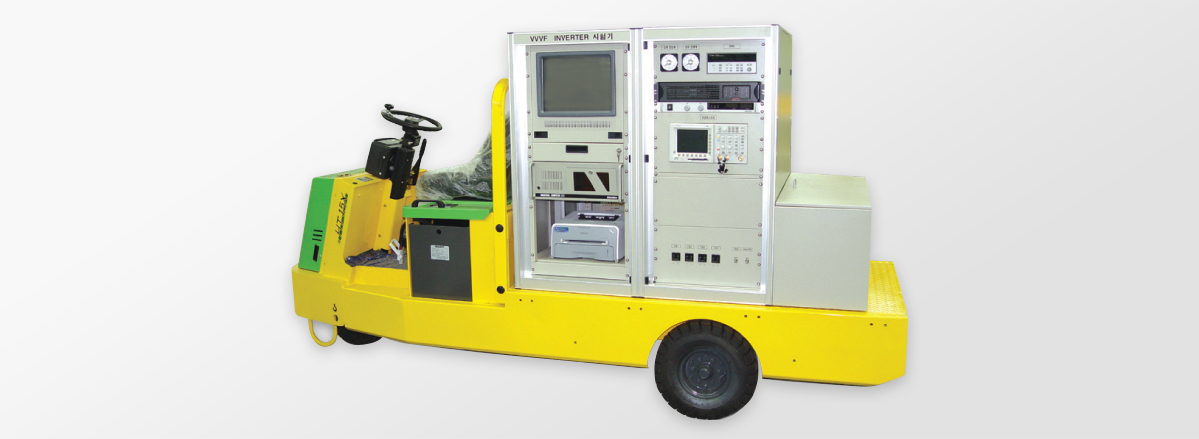

우진산전은 차량기지에서 이루어지는 차량 및 각 전장품의 검수를 위한 각종 시험기를 제작, 공급하고 있습니다.VVVF 인버터 시험기 Test equipment for VVVF Inverter
| 기능 | VVVF 인버터 성능 및 동작 시험 |
|---|---|
| 시험항목 | 전원장치출력시험, GDU특성시험, 보호동작시험, 기동/정지시퀸스시험 |
-
C I 시험기
TCMS 시험기
ATC / ATO 시험기
공기압축기 시험기
제동 시험기
-
출입문개폐장치 시험기
계전기 시험기
차단기 시험기
레벨링밸브 시험기
전기연결기 시험기
-
공기스프링 시험기
초음파탐상기
SIV 시험기
TGIS 시험기
견인전동기 시험기
-
판토그라프 시험기
제동밸브 시험기
안내표시기 시험기
주회로차단기 시험기
주간제어기 시험기
-
밀착연결기 시험기
오일댐퍼 시험기
고무스프링 시험기
자기탐상기

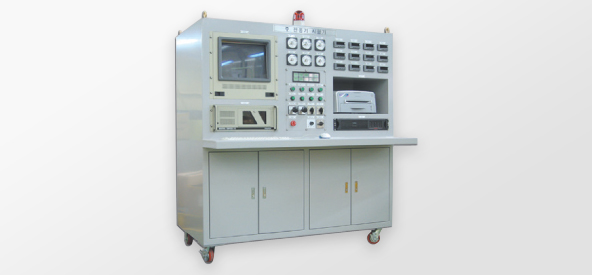

견인전동기 시험기 Test equipment for Traction Motor
| 기능 | 견인전동기의 성능 및 동작 시험 |
|---|---|
| 시험항목 | 정/역회전시험, 온도측정시험, 절연저항시험, 내압시험 |

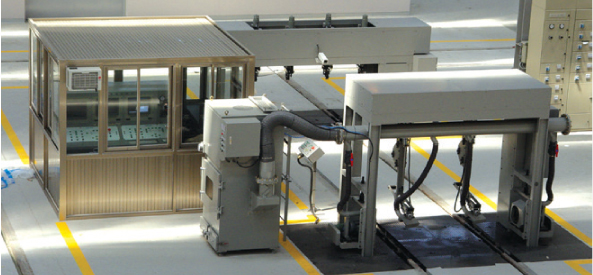

초음파탐상기 Ultrasonic Flaw Detection System
| 측정대상 | 차축 |
|---|---|
| 측정항목 | 차축의 내부균열 및 이상여부 측정 |
| 측정방법 | 수직, 국부, 사각 탐촉자를 통해 초음파를 투시하여 차축의 결함을 탐상 |
| 측정방식 | 반향의 일차원 분석 (Waveform), 반향의 삼차원 분석 (Phased array) |
| 기기구성 | 탐상장치, 연마장치, 조정실 |
